Doplňující obrázky k článku Kost je živý orgán (str. 28–33)

  • Autor: Ondřej Naňka
  • Téma: K výuce /
  • Vyšlo v časopise Živa 1/2023 na straně XXVIII
  • Článek v PDF ke stažení

Obrazové přílohy

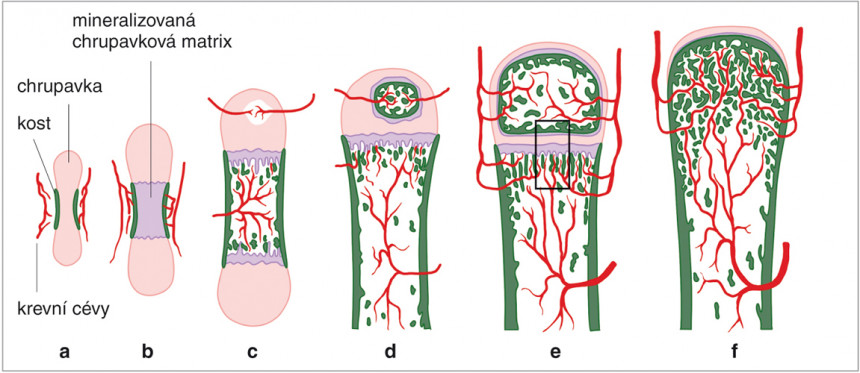

  • Chondrální osteogeneze. Schéma sledu stadií od chrupavčitého modelu až po vyrostlou kost (a–f). Chrupavčitý model s perichondrální kostní manžetou (a). Mineralizace chrupavkové matrix uprostřed diafýzy (b). Cévy vnikly do diafýzy (c), vznikla primární dřeňová dutina; endochondrální osifikace již proximálně a distálně vedla ke vzniku primární spongiózy (houbovité kostní dřeně). Epifýza je ještě chrupavčitá, s krevními cévami. Osifikace v diafýze pokročila proximálně i distálně (d) a začala již v proximální epifýze. Tento stav zhruba odpovídá stavu holenní kosti (tibii) člověka krátce po narození. Mezi epifýzou a diafýzou je zřetelně ohraničená chrupavčitá růstová ploténka (e). To odpovídá stavu tibie člověka až do ukončení růstu. Výřez v rámečku ukazuje podrobněji levé schéma na obr. 3. Kost po dokončení růstu (f), chrupavčitá růstová ploténka vymizela – růstová štěrbina je uzavřená. Kreslila R. Bošková
    Chondrální osteogeneze. Schéma sledu stadií od chrupavčitého modelu až po vyrostlou kost (a–f). Chrupavčitý model s perichondrální kostní manžetou (a). Mineralizace chrupavkové matrix  uprostřed diafýzy (b). Cévy vnikly do diafýzy (c), vznikla primární dřeňová dutina; endochondrální osifikace již proximálně a distálně vedla ke vzniku primární spongiózy (houbovité kostní dřeně).  Epifýza je ještě chrupavčitá, s krevními cévami. Osifikace v diafýze pokročila  proximálně i distálně (d) a začala již v proximální epifýze. Tento stav zhruba odpovídá stavu holenní kosti (tibii)  člověka krátce po narození. Mezi epifýzou a diafýzou je zřetelně ohraničená chrupavčitá růstová ploténka (e). To odpovídá stavu tibie člověka až do ukončení růstu. Výřez v rámečku ukazuje podrobněji levé schéma na obr. 3. Kost po dokončení  růstu (f), chrupavčitá růstová ploténka  vymizela – růstová štěrbina je uzavřená. Kreslila R. Bošková

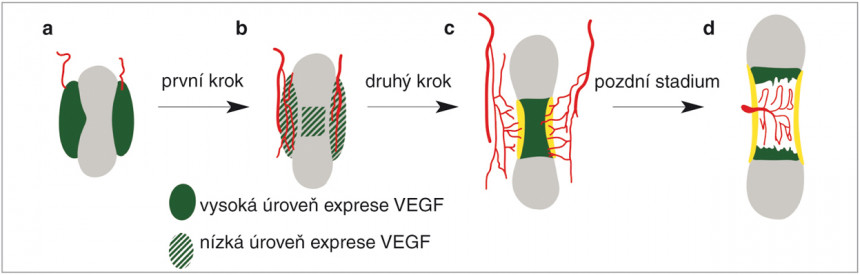

  • Dvoustupňový model vaskularizace chrupavčitého základu kosti. a – zprvu jsou exprimovány vysoké hladiny růstového faktoru cévního endotelu (Vascular Endothelial Growth Factor, VEGF) v perichondriu a okolních tkáních; to stimuluje cévy k vrůstání do této oblasti; b – později je exprese VEGF v perichondriu snížena a začíná jeho exprese v centru chrupavčitého základu hypertrofickými chondrocyty; c – následně vysoká hladina VEGF v hypertrofické zóně růstové chrupavky přitahuje chondroklasty a osteoklasty a stimuluje vrůstání cév (v detailu na obr. 3); d – exprese VEGF přetrvává v hypertrofické zóně chrupavky i po vytvoření dřeňové dutiny. Blíže v textu. Upraveno podle: E. Zelzer a kol. (2002). Kreslila R. Bošková
    Dvoustupňový model vaskularizace chrupavčitého základu kosti. a – zprvu jsou exprimovány vysoké hladiny růstového faktoru cévního endotelu (Vascular Endothelial Growth Factor, VEGF) v perichondriu a okolních  tkáních; to stimuluje cévy k vrůstání  do této oblasti; b – později je exprese VEGF v perichondriu snížena a začíná jeho exprese v centru chrupavčitého základu hypertrofickými chondrocyty; c – následně vysoká hladina VEGF v hypertrofické zóně růstové chrupavky přitahuje chondroklasty a osteoklasty a stimuluje vrůstání cév (v detailu  na obr. 3); d – exprese VEGF přetrvává v hypertrofické zóně chrupavky i po vytvoření  dřeňové dutiny. Blíže v textu. Upraveno podle: E. Zelzer a kol. (2002). Kreslila R. Bošková

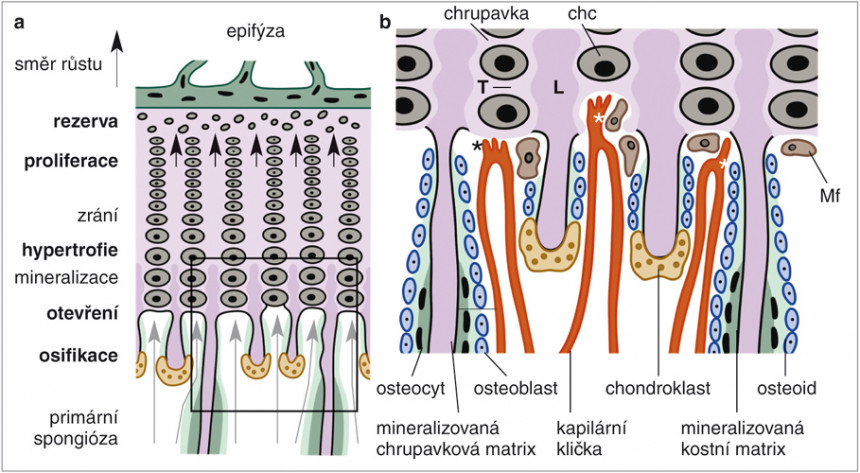

  • Schéma růstové ploténky. Jen každé třetí podélné septum se změní v kostní trámeček, ostatní jsou odbourána osteoklasty. Šedé šipky – směr pronikání krevních cév a makrofágů. Černé šipky – směr postupu fronty proliferace. Vpravo (b, výřez odpovídající černému rámečku na obr. a) – hypertrofické chondrocyty (chc), longitudinální a transverzální septa (L, T), makrofágy (Mf). Kličky krevních cév, migrační výběžky (*). Podle: R. Lüllmann-Rauch (Histologie, 2009, česky 2012). Kreslila R. Bošková
    Schéma růstové ploténky. Jen každé třetí podélné septum se změní v kostní trámeček, ostatní jsou odbourána osteoklasty. Šedé šipky – směr pronikání krevních cév a makrofágů. Černé šipky – směr postupu fronty proliferace. Vpravo (b, výřez odpovídající černému rámečku na obr. a) – hypertrofické chondrocyty (chc), longitudinální a transverzální septa (L, T), makrofágy (Mf). Kličky krevních cév, migrační výběžky (*). Podle: R. Lüllmann-Rauch (Histologie, 2009, česky 2012). Kreslila R. Bošková

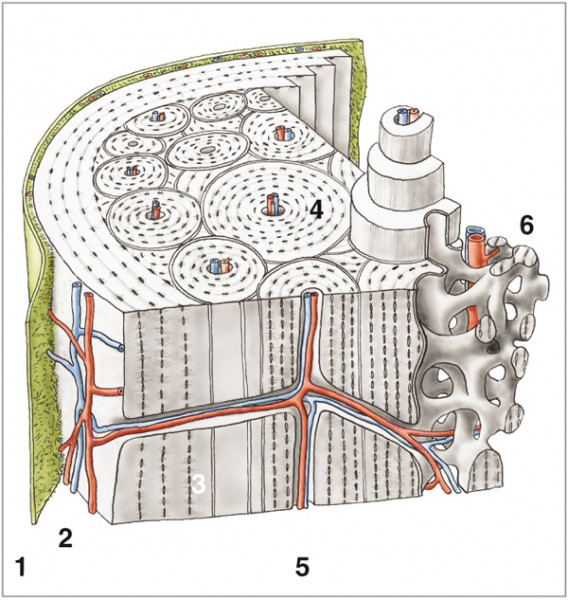

  • Kostní tkáň se vyskytuje ve formě kompaktní a trámčité kosti. Kompaktní kost tvoří povrch a je tvořena lamelami. Povrchové lamely jsou uspořádány paralelně, většina lamel je však uspořádána koncentricky v Haversův systém (osteon), v němž lamely obklopují centrální (Haversův) kanálek s cévami a nervy. Mezi osteony jsou zbytky lamel starších osteonů. Vnitřek kosti je vyplněn trámčitou kostí. 1 – periost (okostice), 2 – periostální cévy, 3 – kompaktní kost, 4 – osteon tvořený koncentrickými lamelami, 5 – cévy v Haversově kanálku uvnitř osteonu, 6 – houbovitá kost. Podle: M. Grim a kol. Základy anatomie 1. Obecná anatomie a pohybový systém (Galén, Praha 2019), použito s laskavým svolením
    Kostní tkáň se vyskytuje ve formě kompaktní a trámčité kosti. Kompaktní kost tvoří povrch a je tvořena lamelami. Povrchové lamely jsou uspořádány  paralelně, většina lamel je však uspořádána koncentricky v Haversův systém (osteon), v němž lamely obklopují  centrální (Haversův) kanálek s cévami a nervy. Mezi osteony jsou zbytky lamel starších osteonů. Vnitřek kosti je vyplněn trámčitou kostí. 1 – periost (okostice),  2 – periostální cévy, 3 – kompaktní kost, 4 – osteon tvořený koncentrickými  lamelami, 5 – cévy v Haversově kanálku uvnitř osteonu, 6 – houbovitá kost.  Podle: M. Grim a kol. Základy anatomie 1. Obecná anatomie a pohybový systém (Galén, Praha 2019),  použito s laskavým svolením
